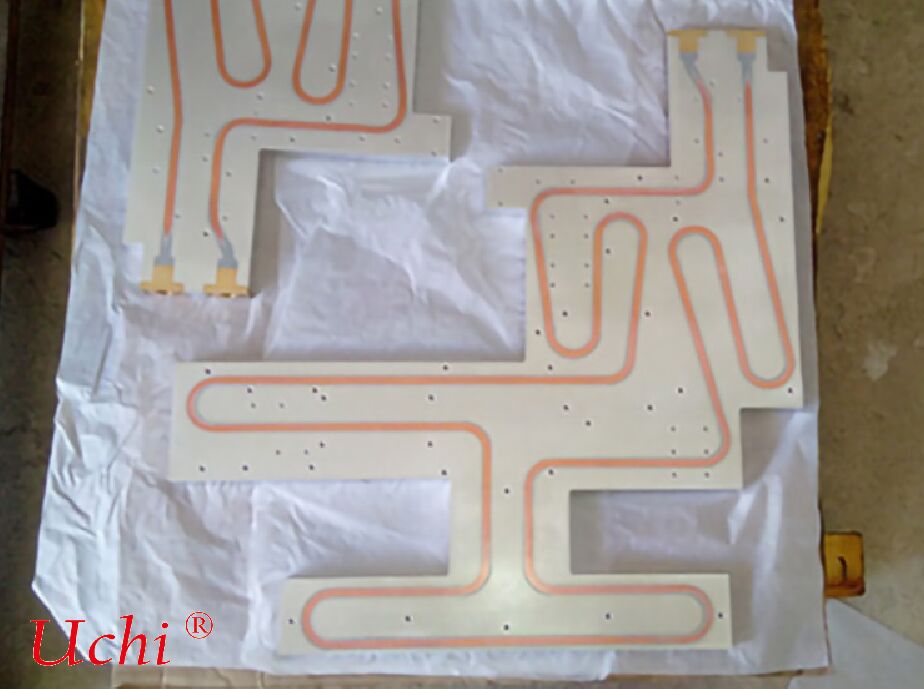

Piastre di raffreddamento ad acqua (piastre speciali di raffreddamento liquido)

I. Definizione fondamentale e posizionamento tecnico

• Natura: piastre metalliche (alluminio/rame/lega) con canali di flusso interni di precisione integrati, che consentono lo scambio di calore forzato attraverso il liquido di raffreddamento circolante.
• Caratteristiche particolari: Non standardizzato, altamente personalizzato, concentrandosi su cinque dimensioni chiave: alto flusso di calore, alta precisione, alta affidabilità, ambienti estremi e strutture a forma speciale.
• Indicatori fondamentali: Resistenza termica ≤ 0,05°C/W, resistenza alla pressione ≥ 8bar, differenza di temperatura ≤ ±3°C, adatta per il flusso di calore a 100~1000W/cm2.

II. Principali tipi e caratteristiche tecniche (per scenario di applicazione)

1Piastre di raffreddamento liquido a microcanale (MLCP)

• Struttura: rete di canali di flusso incorporata a scala micron di 0,05~1 mm, con densità di canali fino a centinaia per cm2.
• Vantaggi: resistenza termica inferiore a 0,015°C/W, efficienza di dissipazione del calore 3~5 volte superiore a quella dei modelli tradizionali.
• Processo: fotolittografia, brasatura di precisione, stampa 3D.
• Applicazioni: chip di intelligenza artificiale (GPU/TPU), dispositivi laser, moduli di alimentazione SiC.

2. Piastre di raffreddamento ad acqua a forma speciale / integrate

• Struttura: superfici curve conformi, progettazione multi-buco integrata, doppia funzione di componente strutturale e dissipatore di calore.
• Processo: Saldatura a stiramento per attrito (FSW), pressofusione, fresatura CNC.
• VantaggiNessuna splicing, ottima tenuta all'aria, peso leggero.
• Applicazioni: batterie di alimentazione, carcasse per motori, avionica aerospaziale.

3. Piastre di raffreddamento a acqua resistenti agli ambienti estremi Per uso militare e navale

• Caratteristiche: resistenza ad alte/basse temperature (-55°C~250°C), resistenza allo spruzzo di sale (1000h+), resistenza alle vibrazioni (5~500Hz/5Grms).
• Materiale: Lega di titanio, acciaio inossidabile, rivestimento anticorrosione.
• Applicazioni: elettronica di bordo, radar, attrezzature metallurgiche, apparecchiature di ricerca scientifica polare.

4. Piastre di raffreddamento ad acqua di flusso nanofluido / bi-fase

• Tecnologia: liquido di raffreddamento dopato con nanoparticelle (Cu/Al2O3) o fluido di lavoro a cambiamento di fase (fluido di fluorocarburi).
• PrestazioniLa conducibilità termica è aumentata di 2 o 3 volte, la capacità di dissipazione del calore è raddoppiata.
• Applicazioni: risonanza magnetica, supercomputer, laser ad alta potenza.

5. Piastre di raffreddamento ad acqua flessibili / ultra-sottili per dispositivi medici indossabili e di precisione

• Struttura: canali di micro-flusso incorporati nel tessuto, in metallo a pellicola sottile (spessore < 1 mm).
• CaratteristichePieghevole, ultra sottile, silenzioso.
• Applicazioni: cuffie VR/AR, impianti medici, schermi flessibili.

III. Processi di fabbricazione di base (processi speciali)

• Saldatura a stiramento per attrito (FSW): senza saldatura, elevata resistenza, ottima tenuta all'aria, adatta a grandi dimensioni e condizioni ad alta pressione.
• Legatura a vuoto: Canali di flusso lisci, bassa resistenza termica, ideali per micro-canali e strutture complesse.
• Stampa 3D (SLM): canali di flusso ottimizzati topologicamente con un'efficienza superiore del 30%, utilizzati per parti aerospaziali personalizzate.
• Scivolare / incidere: pinne ad alta densità per la massima area di scambio termico, applicate alle piastre fredde con chip AI.

IV. Scenari tipici di applicazione (camere speciali)

• AI e supercomputing: raffreddamento a contatto diretto per i cluster di formazione GPU, sopprimendo i punti caldi e garantendo il funzionamento a piena frequenza.
• Veicoli a nuova energia: motori elettrici a 800 V, moduli a carburo di silicio, gestione termica delle batterie a ricarica flash.
• Apparecchiature mediche: amplificatori di gradiente per risonanza magnetica, rilevatori per TAC, con precisione di controllo della temperatura di ± 0,5°C.
• Laser e optoelettronica: Laser a fibra/semiconduttore ad alta potenza, stabilizzanti lunghezza d'onda e potenza di uscita.
• Militare e Aerospaziale: radar, sistemi di guida missilistica, carichi utili satellitari, resistenti alle vibrazioni, alle radiazioni e leggeri.
• Industria speciale: metallurgia, convertitori eolici, convertitori di accumulo di energia, resistenti alla polvere e all'olio.

V. Differenze fondamentali rispetto alle piastre di raffreddamento ad acqua standard

VI. Riassunto
